Průvodce vysoce čistou mědí: Třídy, výrobní metody, aplikace a tipy pro nákup
Manažer nákupu nedávno porovnal dvě nabídky za 4N měď a zjistil, že jeden dodavatel účtuje téměř poloviční cenu než druhý. Oba materiály byly 99,99 % mědi podle kovové čistoty, ale levnější šarže byla přetavena z konvenčního válcovaného materiálu v nekontrolované atmosféře, zatímco druhá byla vakuově roztavena s řízeným litím. Na papíře byly známky stejné. V naprašovací komoře nebo vakuové pájecí peci nebylo chování stejné.
Vysoce čistá měď není jediný produkt. Je to soubor měřitelných specifikací: čistota kovů, obsah kyslíku, limity stopových nečistot a historie procesu. Tyto parametry rozhodují o tom, zda měď funguje při nanášení polovodičů, vysokofrekvenčních součástkách, plochých panelových displejích nebo vysokoproudých konektorech. Pochopení toho, jak se spojují, vám pomůže koupit správnou třídu, otestovat správné vlastnosti a vyhnout se neúspěšné šarži.
Většina chyb při zadávání zdrojů pochází ze zacházení s čistotou jako s jedním číslem. Certifikát mlýna, který říká, že 99,99 % mědi je pouze výchozím bodem. Otázky, které následují, jsou důležitější: Jak byla tavena měď? Jaká je hladina kyslíku? Je struktura zrna dostatečně konzistentní pro váš proces? Tato příručka projde těmito otázkami ve stejném pořadí, jaké by jim měl položit technik kvality.
Co se počítá jako vysoce čistá měď
Průmysl používá označení "N" k popisu čistoty mědi. Číslo před N znamená počet devítek v obsahu mědi. 4N měď je 99,99 % mědi a 5N je 99,999 %. Níže uvedená tabulka shrnuje jakosti, na kterých záleží při výrobě elektroniky.
| stupeň | Obsah mědi | Max celkové nečistoty | Charakteristika kyslíku | Typické aplikace |
|---|---|---|---|---|
| 3N | 99,9 % | asi 1000 ppm | Není přísně kontrolováno | Přípojnice, kabel, obecné vodiče |
| 4N OFHC | 99,99 % | asi 100 ppm | Pod 5 ppm | RF součástky, naprašovací terče, pájecí drát |
| 5N | 99,999 % | asi 10 ppm | Kontrolováno | Přesné PVD terče, high-end drátové spojování |
| 6N | 99,9999 % | asi 1 ppm | Přísně kontrolované | Propojení polovodičů, pokročilé nanášení |
Poslední dva sloupce si zaslouží zvláštní pozornost. Obsah kyslíku a distribuce nečistot jsou často skutečným rozdílem mezi dvěma materiály se stejnou nominální jakostí. V praxi může 5N měď z vakuově taveného zdroje překonat 6N měď ze špatně řízené linky v procesu nanášení filmu, protože na typu defektu a distribuci záleží stejně jako na celkovém počtu nečistot.
Proč samotné 4N nestačí
Certifikát 4N uvádí pouze čistotu kovu. Měď, která obsahuje 99,99 % mědi, může stále obsahovat značné množství kyslíku, pokud byla roztavena a odlita bez vakuové ochrany. Během vakuového pájení nebo naprašování tento kyslík tvoří vměstky nebo dutiny, které se projevují jako defekty filmu. Bezkyslíkatá měď s vysokou vodivostí přidává druhý požadavek: kyslík se obvykle udržuje pod 5 ppm. Pro tenkovrstvé a vakuové aplikace je limit kyslíku často důležitější než rozdíl mezi 4N a 5N.
Poměr zbytkového měrného odporu jako procesní otisk
Poměr zbytkového měrného odporu neboli RRR je poměr měrného odporu při pokojové teplotě k měrnému odporu blízkému absolutní nule. Odráží kombinované účinky nečistot a krystalových defektů. Žíhaná vysoce čistá měď obvykle vykazuje hodnoty RRR od 150 do 250, zatímco speciální třídy pro urychlovače částic a přesné magnety mohou dosáhnout 500 nebo více. RRR je užitečné, protože je spíše behaviorální než analytické: zachycuje konečný stav mědi po tavení, odlévání a žíhání, takže dvě tyče s identickými zprávami GDMS se mohou stále lišit v RRR. Když dodavatel nemůže poskytnout data RRR, je to oprávněný důvod požádat o další podrobnosti, než se zaváže.
Jak se vyrábí měď vysoké čistoty
Výroba začíná elektrolyticky rafinovanou měděnou katodou, která má již asi 99,99 % čistotu. Dosažení 5N nebo 6N vyžaduje další kroky: vakuové tavení a odplynění k odstranění těkavých nečistot, řízené odlévání, aby se zabránilo segregaci, a čisté zpracování plus žíhání, aby se zabránilo opětovné kontaminaci.
Kde nečistoty v procesu přežívají
Železo, síra, fosfor a stříbro mohou po elektrolytické rafinaci zůstat ve stopových množstvích a kyslík nebo dusík mohou být znovu zaváděny během tavení, pokud není řízena atmosféra pece. Každá nečistota působí jinak: kyslík snižuje vodivost a vytváří vnitřní oxidaci, fosfor mění chování při rekrystalizaci a částice železa způsobují povrchové defekty v nanesených filmech. Kontrola procesu tedy určuje kvalitu konečného produktu více než samotný konečný test.
Celkové nečistoty povolené typickými kvalitami mědi s vysokou čistotou
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Mezera mezi 99,9 % a 99,9999 % vypadá na papíře malá, ale umožňuje pokles nečistot z 1000 ppm na 1 ppm.
Vakuové tavení odstraňuje zinek, olovo, vizmut a další těkavé prvky, které by jinak zůstaly jako samostatné inkluze. Také chrání taveninu před kyslíkem a dusíkem, které jsou nejčastějšími zdroji opětovné kontaminace. Po roztavení se měď odlévá do formy sochoru nebo ingotu pomocí technik, které snižují smršťovací dutiny a segregaci, a následné válcování nebo kování je naplánováno tak, aby se nečistoty nevracely z povrchů nástrojů.
Pro první hodnocení certifikovaný měděný ingot vysoké čistoty je nejpraktičtější formát. Ingot lze vysledovat ke konkrétní tavenině, odebrat vzorek pro nezávislé testování a poté válcovat nebo vytlačovat podle vašich vlastních požadavků, což vám dává kontrolu spíše než se spoléhat na generické skladové zásoby.
Velkoobchodní výrobce měděných ingotů, Společnost měděných ingotů – Ningbo Chuangrun New M Ningbo Chuangrun je výrobce měděných ingotů a společnost měděných ingotů, naše měděné ingoty jsou navrženy pro přesné aplikace, splňují... Zobrazit produkt → Tam, kde je vyžadována vysoce čistá měď
Skutečný dopad čistoty mědi se objevuje ve fázi aplikace. Při pokovování polovodičových propojení měď nahradila hliník, protože její nižší měrný odpor zlepšuje rychlost spínání a snižuje spotřebu energie. Rozprašovací terče používané pro fyzikální nanášení par vyžadují přísnou kontrolu čistoty, protože nečistoty v terči se přenášejí do rostoucího filmu a stávají se defekty zařízení.
Stejná logika platí pro radiofrekvenční dutiny, vlnovody a vakuová elektronová zařízení. Měď s nízkým obsahem kyslíku a vysokým RRR udržuje nízký odpor vnitřních povrchů, což se přímo promítá do menšího zahřívání a menších ztrát signálu při vysoké frekvenci.
Tři trhy, které definují specifikaci
- Výroba polovodičů typicky specifikuje 5N nebo vyšší pro procesy propojení a bariérové vrstvy, kde kovová kontaminace přímo ovlivňuje výtěžnost.
- Plochý displej a solární energie výroba běžně používá 4N až 5N měděné terče pro transparentní vodivé vrstvy a nanášení svazku elektrod.
- Nové energetické systémy , včetně sestav baterií EV a infrastruktury vysokoproudého nabíjení, spoléhají na konzistentní vodivost a stabilní odpor kontaktů v přípojnicích, konektorech a modulech.

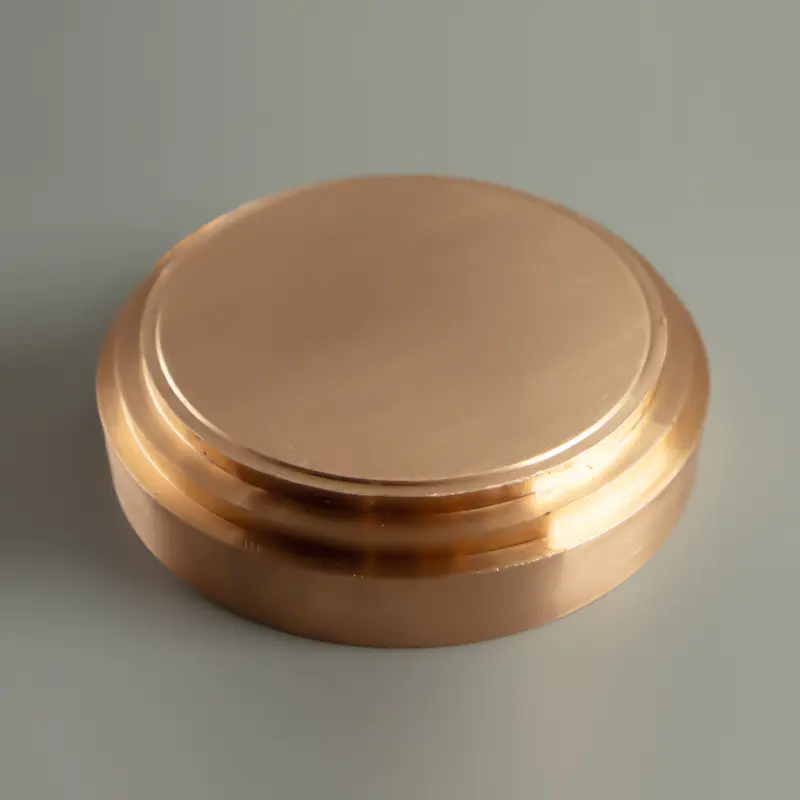

V žádném z těchto případů kupující nekupuje měď jako komoditu. Jde o předvídatelnost nákupu: stejná čistota, struktura zrna a odezva na zpracování šarže po šarži. Pokud máte nárok na materiál pro uložení, a měděný rozprašovací terč s dokumentovanými údaji o čistotě, hustotě a velikosti zrna je tou správnou vyhodnocovací jednotkou, protože testuje materiál v reálných podmínkách procesu.
Velkoobchodní výrobce měděných terčů, společnost měděných terčů - Ningbo Chuangrun Novinka Ningbo Chuangrun je výrobce měděných terčů a měděná cílová společnost, naše měděné terče jsou navrženy pro přesné aplikace, já... Zobrazit produkt → Co zkontrolovat před nákupem vysoce čisté mědi
Kontrolní dokumenty a zkušební metody
Hledejte kvantitativní výsledky, ne štítek. Kovové nečistoty by měly být hlášeny z hmotnostní spektrometrie s doutnavým výbojem (GDMS) nebo analýzy ICP-MS s hodnotami v částech na milion pro každý prvek. Kyslík a dusík by měly být měřeny odděleně pomocí spalovacích nebo fúzních analyzátorů s inertním plynem, protože plynové nečistoty se chovají odlišně od kovových a vyžadují jinou zkušební metodu.
Sledovatelnost a historie procesů
Každý ingot, tyč, trubka nebo terč by měly odkazovat na čísla taveniny a odlitku. Sledovatelnost je důležitá, když následný proces selže: zpráva o frézování je prvním důkazem, který předložíte, abyste pochopili, zda je chyba v materiálu, nástroji nebo procesu. Dodavatelé působící podle ISO9001 a IATF16949 obvykle tuto dokumentaci udržují jako standardní postup.
Mechanický stav a forma
Požádejte o vlastnosti žíhané nebo opracované v závislosti na vašem dalším procesu. Tvrdost, velikost zrna a vnitřní pnutí ovlivňují chování při obrábění a výkon konečné součásti. Stejně praktický je i tvarový faktor: a měděná tyč hodí se pro výrobu založenou na obrábění, zatímco desky, trubky a cílové formy pokrývají většinu ostatních tras.
Velkoobchodní výrobce měděných tyčí, společnost měděných tyčí - Ningbo Chuangrun New Mater Ningbo Chuangrun je výrobce měděných tyčí a společnost s měděnými tyčemi, naše měděné tyče jsou navrženy pro přesné aplikace, splňují požadavky... Zobrazit produkt → Balení a skladování
Nepodceňujte ani balení. Vysoce čistá měď při pokojové teplotě ve vlhkém vzduchu pomalu oxiduje, zbarvuje povrch do hněda a vytváří nevodivé filmy. Dodavatelé, kteří zasílají v uzavřených obalech proplachovaných dusíkem nebo fóliových obalech s vysoušedlem, prokazují, že materiálu rozumí. Pokud tyč nebo terč dorazí s viditelnými oxidy, historie uložení je již podezřelá.
Nákup od výrobce, který řídí čištění, tavení, odlévání a zpracování v jednom zařízení, zkracuje dobu kvalifikace a udržuje konzistenci šarží pod jednou střechou. Ningbo Chuangrun New Materials provozuje pět výrobních závodů a interně pokrývá celý řetězec, což zákazníkům dává jediný bod odpovědnosti za čistotu od taveniny po hotovou formu a jednodušší komunikaci, když se změní specifikace.
Často kladené otázky
Je 4N měď stejná jako měď bez kyslíku?
Č. 4N odkazuje na čistotu kovu 99,99 %. Bezkyslíkaté je samostatné omezení obsahu kyslíku. Běžnou kombinací je OFHC měď, která je jak 99,99% čistá, tak v podstatě bez kyslíku.
Které zkušební metody potvrzují čistotu mědi?
Nejspolehlivější kombinací je GDMS nebo ICP-MS pro kovové nečistoty a analýza fúze inertního plynu pro kyslík, dusík a vodík. Užitečná zpráva uvádí každý prvek v částech na milion namísto zobrazení pouze celkového čísla čistoty.
Potřebuje každá aplikace 6N měď?
Ne. Vyšší čistota zvyšuje náklady a zvyšuje obtížnost zpracování. Většina elektronických součástek pracuje s třídami 4N nebo 5N; 6N je vyhrazen pro nejcitlivější polovodičové a pokročilé depoziční aplikace, kde jedna nečistota na milion částic může posunout výkon zařízení.
Proč se dvě šarže stejné nominální jakosti chovaly v našem procesu odlišně?
Pravděpodobnými příčinami jsou rozdíly v obsahu kyslíku, struktuře zrna nebo vnitřním pnutí z předchozího opracování a žíhání. Dva materiály 4N se mohou chovat odlišně, pokud jeden byl vakuově roztaven a druhý ne, a proto si historie procesu zaslouží stejnou pozornost jako certifikát čistoty.
Proč je vysoce čistá měď dražší než standardní měď?
Cenový rozdíl pochází z vybavení, energie a ověřování. Vakuové tavení, řízené odlévání, analytické testování s vysokým rozlišením a těsnější výtěžky zvyšují náklady. Vyšší čistota také znamená nižší toleranci pro zmetkovitost nebo odchylky procesu, takže výrobce absorbuje více vnitřních přepracování, než materiál odešle.
