Monokrystal: Struktura, metody růstu a průmyslové aplikace

Zeptejte se metalurga, proč je lopatka tryskové turbíny odlita jako monokrystal, a odpověď přijde na jednu skutečnost: hranice zrn jsou tam, kde materiály selhávají jako první. Při teplotách nad 1 000 °C se tyto neshody v atomovém měřítku stávají nukleačními místy pro creepové dutiny a trhliny. Zcela odstraňte hranice zrn a stejná slitina na bázi niklu může pracovat zhruba o 100 °C teplejší než její konvenčně litý ekvivalent.

Stejná úvaha řídí i polovodičový průmysl. 300mm křemíkový plátek musí být nakrájen z monokrystalického ingotu, protože jakákoli hranice zrna pod tranzistorem by rozptýlila nosiče náboje a vytvořila elektrické defekty. Monokrystaly nejsou specializovanou laboratorní kuriozitou; jsou strukturálním základem moderní elektroniky, leteckého pohonu a přesné optiky. Tento článek vysvětluje, co to vlastně monokrystal je, jak fungují konvenční metody růstu, kde monokrystaly přinášejí největší hodnotu a co je třeba zkontrolovat, než je specifikujete nebo zakoupíte.

Co je to monokrystal?

Monokrystal je pevná látka, ve které je krystalová mřížka spojitá a nepřerušená v celém objemu. Periodické uspořádání atomů se opakuje ve třech rozměrech bez přerušení, proto je někdy monokrystal popisován jako jedno obří zrno. Neexistují žádné hranice zrn, žádné špatně orientované oblasti a žádné strukturální diskontinuity v měřítku mřížky.

Tato definice odděluje monokrystaly od dvou dalších struktur v pevné fázi, inženýři obvykle vybírají mezi:

Praktickým důsledkem této uniformity je předvídatelnost. V monokrystalu lze modul pružnosti, elektrickou vodivost a tepelnou roztažnost vyjádřit jako funkci krystalografické orientace. V polykrystalické části jsou tyto vlastnosti zprůměrovány pro miliony náhodně orientovaných zrn, takže směrový špičkový výkon zmizí.

Proč odstranění hranic zrn zlepšuje výkon

První závěr: hranice zrn jsou nejslabším článkem v mikrostruktuře materiálu a jejich odstranění zlepšuje pevnost při vysokých teplotách, elektrické chování a optickou průhlednost. Hranice zrn jsou vysokoenergetické oblasti s nepravidelným atomovým obalem. Nečistoty se tam spíše segregují, hromadí se tam dislokace a podél nich se šíří trhliny. Praktický efekt ilustrují tři odvětví.

Jednokrystalové lopatky turbíny

V horké části plynové turbíny jsou lopatky a lopatky vyrobeny ze superslitin na bázi niklu. Cesta vývoje se posunula od rovnoosého odlévání ke směrově tuhovaným kolonám a nakonec k monokrystalům. Zlepšení je měřitelné:

Tento nárůst teplotní kapacity zhruba o 100 °C se přímo promítá do vyšší účinnosti turbíny a nižšího spalování paliva, což je důvod, proč prakticky každý moderní letecký motor používá ve svých prvních stupních turbíny jednokrystalové lopatky.

Polovodičové destičky

Při výrobě čipů se křemíkový plátek vyřezává z monokrystalického ingotu vypěstovaného Czochralského metodou. Jakákoli hranice zrna v aktivní oblasti by fungovala jako rekombinační centrum, což by způsobilo svodový proud a snížilo by výnos.

Optická průhlednost

V optice je monokrystalický safír průhledný od ultrafialového záření přes střední infračervené záření a je dostatečně mechanicky odolný pro okna a kupole. Polykrystalická forma je přinejlepším průsvitná, protože hranice zrn rozptylují světlo.

Jak se pěstují monokrystaly

Všechny růstové metody sdílejí jeden princip: řídí tuhnutí tak, aby procesu dominovalo jediné jádro nebo zárodečný krystal a žádná nová zrna se nevytvářela před frontou tuhnutí. Tři metody pokrývají většinu průmyslové výroby.

Výchozí materiál určuje horní hranici kvality krystalu. Při růstu Czochralského křemíku je výchozí surovinou polykrystalický křemík rafinovaný na čistotu 99,9999999 %. Při Bridgmanově odlévání čepelí z vysoce legované slitiny obsahuje hlavní tavenina pečlivě rafinovaný nikl, kobalt, niob a další prvky; jakákoliv stopová nečistota v náplni skončí segregována na hranicích nebo zachycena v rostoucím krystalu. Pro výzkumníky a menší výrobce pracující s titanem zkracuje vývoj procesu dobře charakterizovaný výchozí materiál s řízenou krystalickou morfologií. CRNMC dodává titanové krystaly s dokumentovanou čistotou, takže zákazníci se nemusí spoléhat na variace mezi jednotlivými šaržemi typickou pro komoditní titanovou houbu.

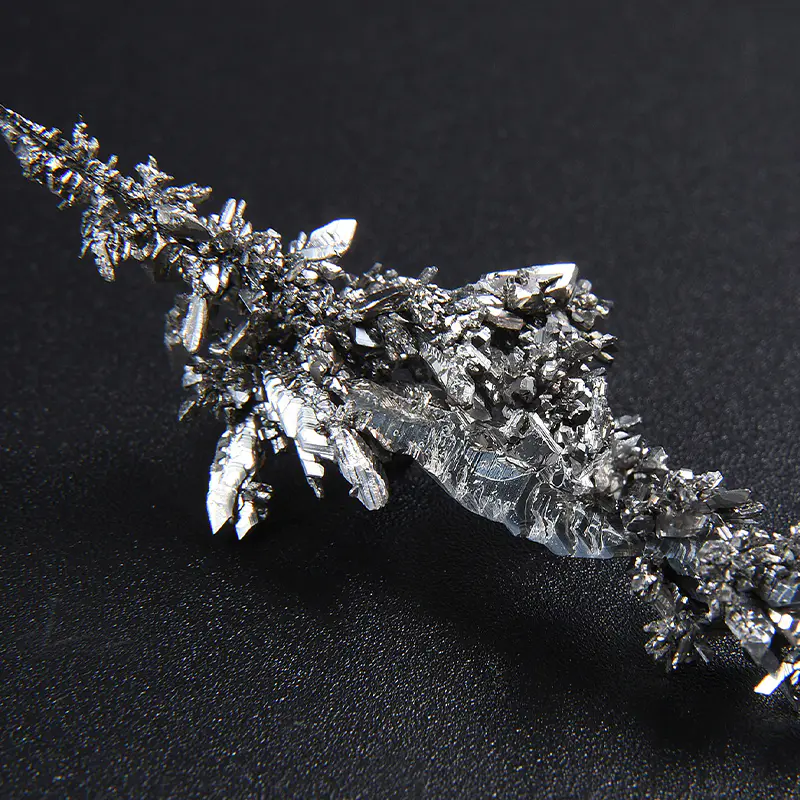

Vysoce čistý monokrystalický titan pro výzkum a pokročilé nanášení Tento titanový krystal nabízí 99,98–99,99% čistotu s řízenou krystalickou morfologií, což z něj činí spolehlivý výchozí materiál pro polovodičové naprašovací terče a specializované výzkumné aplikace. Zobrazit produkt →

Průmyslové aplikace monokrystalů

Monokrystaly se používají všude tam, kde je vyžadována konzistence vlastností, směrový výkon nebo extrémní čistota. Přibližné rozložení průmyslové poptávky je uvedeno níže; hodnoty jsou ilustrativní.

Polovodičový průmysl

Křemíkové plátky jsou objemově největším monokrystalickým produktem. Kromě samotného plátku závisí dodavatelský řetězec polovodičů na krystalických materiálech v jiných formách: rozprašovací terče pro fyzikální nanášení par potřebují řízenou strukturu zrna a vysokou čistotu k dosažení jednotné tloušťky filmu a měděné terče s konzistentní velikostí zrna se široce používají pro pokovování propojení. Tyto materiály jsou vyráběny s těsnými tolerancemi, protože jediný defekt v cíli může narušit celý průběh nanášení. The segmentu polovodičových materiálů na našich stránkách uvádí příslušné formy a třídy produktů.

Měděný rozprašovací terč s ultra vysokou čistotou pro přesné nanášení Tento měděný terč s čistotou 99,999–99,9999 % a přizpůsobitelnými rozměry zajišťuje rovnoměrné nanášení filmu v procesech polovodičových a optických povlaků, čímž snižuje kontaminaci a defekty. Zobrazit produkt →

Letectví a výroba energie

Jednokrystalové čepele ze superslitiny jsou nejznámější aplikací v letectví, ale vysokoteplotní slitiny také spoléhají na konzistentní přísady žáruvzdorných kovů. Například niob vytváří stabilní zpevňovací fáze a zlepšuje odolnost proti tečení u superslitin na bázi niklu. Stejné vlastnosti, kvůli kterým je niob kritický v high-tech slitinách, platí také pro supravodivé magnety a letecké součásti. Stopová kontaminace v přídavku niobu může destabilizovat fázovou rovnováhu slitiny, takže výrobci motorů specifikují přísné limity nečistot pro každou šarži. Pro podrobnější recenzi náš článek o vlastnosti niobu vysvětluje, proč se tento kov objevuje v tolika provedeních pro vysoké teploty.

Velkorozměrový vysoce čistý niobový ingot pro použití ve slitinách a polovodičích Tento niobový ingot o čistotě 99,99 %, dostupný až do 400 mm a 2 tuny, podporuje konzistentní přísady žáruvzdorných kovů do superslitin a slouží jako klíčová surovina pro polovodičové naprašovací terče. Zobrazit produkt →

Optika a fotonika

Safír, fluorid vápenatý a monokrystaly YAG (yttrium aluminium garnet) se používají v laserových systémech, infračervených oknech a přesných čočkách, protože jejich jednotnost udržuje index lomu a absorpci konstantní napříč optickou aperturou.

Co specifikovat při nákupu krystalických materiálů

Kupující, kteří odebírají monokrystaly nebo suroviny jakosti krystalů, obvykle hodnotí čtyři parametry: čistotu, orientaci, strukturální integritu a dokumentaci.

1. Stupeň čistoty. Čistota se běžně vyjadřuje v devítkách: 99,99 % (4N), 99,999 % (5N) a 99,9999 % (6N). Rozdíl není akademický. Při hladinách 6N jsou jednotlivé nečistoty přítomny v koncentracích částic na milion nebo nižších a každých dalších devět podstatně zvyšuje náklady na rafinaci.
2. Krystalografická orientace. Protože anizotropie je jedním z důvodů použití monokrystalu, orientace musí být definována pro zamýšlenou vlastnost. Safírové okno pro tlakovou kopuli, například, je často pěstováno s optickou osou kolmou k rovině okna.
3. Hustota defektů. Dislokace, precipitáty a inkluze zhoršují elektronické a mechanické vlastnosti. Charakterizační metody, jako je rentgenová difrakce a preferenční leptání, odhalí hustotu takových defektů.
4. Sledovatelnost. Odpovědný dodavatel poskytne certifikát o analýze s rozpisem nečistot podle jednotlivých prvků, nikoli pouze s číslem čistoty v titulku.

Vztah mezi čistotou suroviny a následným výtěžkem je přímý. Tabulka níže ilustruje typický účinek počáteční čistoty na frakci bezdefektních krystalů v růstové kampani.

Zde záleží na hloubce procesu dodavatele kovů. Společnost, která vlastní čištění, tavení, odlévání a obrábění, může řídit celý řetězec od suroviny až po hotový produkt a výsledek může ověřit testováním čistoty. CRNMC aplikuje tento model na titan, nikl, měď, niob a další speciální kovy, proto se její produkty používají jako suroviny a krystalické produkty v náročných aplikacích.

Často kladené otázky

Jaký je rozdíl mezi monokrystalickým a polykrystalickým materiálem?

Jediný krystal má v celém svém objemu spojitou, nepřerušenou atomovou mřížku bez hranic zrn. Polykrystalický materiál se skládá z mnoha malých krystalů nebo zrn, která se setkávají na hranicích zrn. Hranice zrn působí jako bariéry pro transport elektronů, místa pro segregaci nečistot a cesty pro šíření trhlin, což je důvod, proč monokrystaly často překonávají polykrystalický materiál, když na těchto vlastnostech záleží.

Proč se v lopatkách turbín používají monokrystaly?

Jednokrystalové čepele eliminují hranice zrn, které by jinak zeslabovaly slitinu při vysoké teplotě. Jednokrystalická čepel na bázi niklu může pracovat asi o 100 °C více než konvenčně litá čepel, což zlepšuje účinnost motoru a snižuje spotřebu paliva.

Jak se měří čistota kovů krystalické kvality?

Čistota se obvykle uvádí v procentech, například 99,99 % (4N) nebo 99,999 % (5N), přičemž zbytek tvoří stopové prvky. Hmotnostní spektrometrie s doutnavým výbojem (GDMS) a hmotnostní spektrometrie s indukčně vázaným plazmatem (ICP-MS) jsou běžné metody používané ke kvantifikaci každého stopového prvku. Certifikát analýzy by měl uvádět tyto hodnoty šarži po šarži.

Lze vyrobit jakýkoli kov jako monokrystal?

V zásadě lze většinu krystalických kovů pěstovat jako monokrystaly, ale praktické potíže a náklady se značně liší. Křemík, safír a několik oxidů se pěstují v průmyslových objemech. Niklové superslitiny jsou odlévány jako monokrystalické komponenty. Reaktivní kovy, jako je titan a niob, představují větší výzvu, protože jejich teploty tání jsou vysoké a jejich afinita ke kyslíku, dusíku a uhlíku vyžaduje specializované vybavení.
